Вес в максимальной комплектации 3,8 кг
Габаритные размеры, ДхШхВ (сложенный) 530 х 90 х 280 мм
Габаритные размеры, ДхШхВ (разложенный) 740 х 50 х 280 мм
Время непрерывной работы 3 ч
Радиус подавления сигналов связи, управления и передачи
данных 2400 - 2500 МГц (30°) 0,5+ км
Радиус подавления сигналов связи, управления и передачи
данных 5700 - 5850 МГц (30°) 0,5+ км
Радиус подавления сигналов спутниковых навигационных
систем: NAVSTAR (GPS), ГЛОНАСС, GALILEO, BeiDou (360°) 2+ км
Рабочие температуры - 40°С … +50°С
Температуры хранения - 50°С … +60°С
ОСНОВНЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ:
✓ Дальность подавления сигнала связи дрона с оператором составляет более 500
метров, радиус подавления спутниковых сигналов – 2 км;
✓ Самое компактное и легкое устройство во всем классе (3,8 кг.);
✓ Готов к использованию после изъятия из транспортировочного кейса;
✓ Не требует технического обслуживания;
✓ Встроенная аккумуляторная батарея на 3 часа использования без подзарядки;
✓ Активируется нажатием одной кнопки;
✓ Узконаправленное действие позволяет исключить воздействие устройства на
объекты, не представляющие опасность для охраняемой территории;
✓ Дополнительная аккумуляторная батарея обеспечивает дополнительную
непрерывную работу в течение еще трех часов;
✓ Подавление сигналов сотовой связи, для блокировки активации обнаруженных
бесхозных предметов по средствам мобильной связи;
✓ Уникальная модульная конструкция позволяет его доукомплектовывать и
производить замену модулей подавления даже в случае последующей
модернизаций дронов;
✓ Сертифицирован;
✓ Безопасное использование в соответствии с СанПиН;
✓ Инициативная отечественная разработка от лидера российского рынка
беспилотных систем - ZALA AERO GROUP.

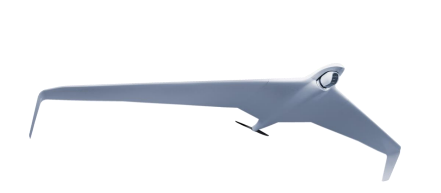

Выгодным преимуществом данного типа БВС является
продолжительность полета — более 10 часов, радиус
действия — более 100 км, что значительно расширяет
возможности применения.
Размеры и грузоподъемность БВС позволяют
устанавливать дополнительное оборудование до 5 кг
совместно с имеющимися целевыми нагрузками.
Для данного БВС разработана новая уникальная целевая
нагрузка для лазерного сканирования местности,
которое на сегодняшний день является передовой технологией дистанционного зондирования земной
поверхности.
Преимущества:
• Увеличенная продолжительность полета
• Увеличенная дальность канала связи
• Уникальные целевые нагрузки
• Возможность установки дополнительного
оборудования
• Ретрансляция сигнала
Технические характеристики:
Максимальная взлетная масса: 29,5 кг
Максимальная масса целевой нагрузки: 5+ кг
Размах крыла: 5300 мм
Тип двигателя: ДВС/электрический
Продолжительность полета: 10+/6+ ч
Дальность связи (видео): 100+ км
Высота эффективного применения: 200-5000 м
Максимальная высота полета: 5000 м
Скоростной диапазон: 65-140 / 65-110 км/ч
Тип запуска: Пневматическая катапульта
Посадка: Парашют, воздушный амортизатор
Диапазон рабочих температур:
Стандарт: -40°С … +50°С
Арктика: -55°С … +40°С
Тропический: -30°С … +55°С
Допустимая скорость ветра: 15 м/с
Навигация: ИНС с коррекцией СНС, двойной радиодальномер,
собственная альтернативная навигационная система. АЗН-В
Диапазоны рабочих частот: 433 МГц, 868 МГц, 1200 МГц, 1575 МГц/1602 МГц, 2400 МГц, 5200 МГц, 5800 МГц.
Дальность блокирования: 2000 м
Варианты конструктивного исполнения: мобильное, стационарное.
Диапазон рабочих температур: от -20°С до 45°С.
Электропитание: от встроенной АКБ в мобильном исполнении.
Потребляемая мощность не более 150Вт. Примечание:
режим 1 - блокирование канала управления (БЛА возвращается в точку старта с помощью GPS, ГЛОНАСС);
режим 2 - блокирование канала управления и системы навигации (БЛА совершает вынужденную посадку);
режим 3 — дополнительно включение/отключение блокирования каналов 433/868.

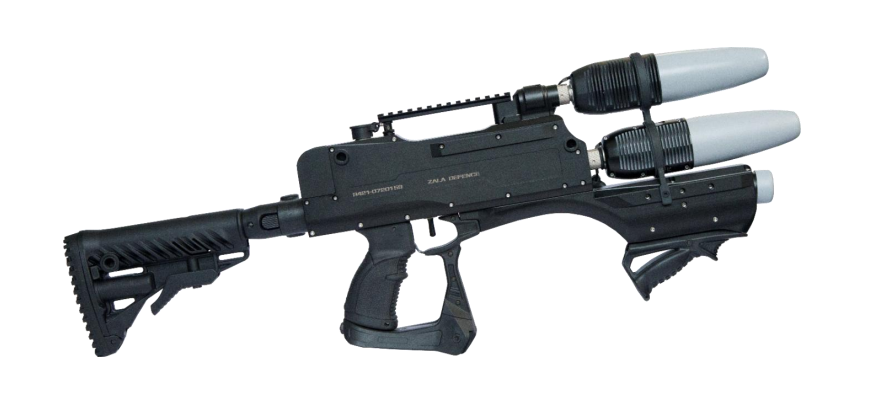

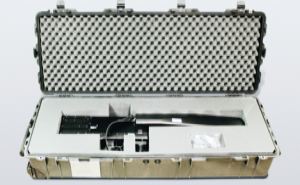

ОСНОВНЫЕ ПРЕИМУЩЕСТВА СИСТЕМЫ: Комплекс «Dirk-3» обеспечивает потерю управляемости бытовых БЛА в воздушном пространстве путем прицельного блокирования каналов управления и/или каналов навигационного обеспечения(GPS/ГЛОНАСС/Beidou), лишая возможности определения своего местоположения и получения команд управления БЛА от оператора. Возможен стационарный вариант исполнения, при котором комплекс будет установлен на двухосевой ротатор с внешним пультом управления. Изделие обеспечивает:
• активацию комплекса нажатием на спусковой крючок;
• визуально контролируемое блокирование БЛА;
• выбор режима помехового воздействия на БЛА*;
• количество блокируемых диапазонов – до 8;
• блокирование систем навигации GPS, ГЛОНАСС, Beidou, Galileo;
• контроль уровня заряда аккумуляторной батареи;
• продолжительность работы от полностью заряженной АКБ не менее 30 минут;
• возможность замены аккумуляторной батареи;
• дальность действия ограничена дальностью визуального контроля БЛА.

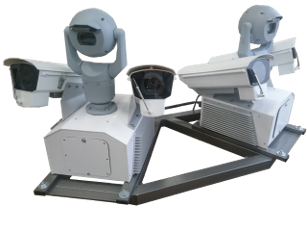

Работа модуля обнаружения основана на методе оптической детекции.
Использование оптоэлектронных датчиков машинного зрения с высоким разрешением, позволяет обнаруживать малые БПЛА «коптерного типа» с характерными размерами не менее 0,3 х 0,3 м. на расстоянии до 1000м. В секторе обзора 60 градусов по горизонтали и 40 градусов по вертикали. Под характерным размером БПЛА подразумевается фронтальная проекция в двух измерениях с коэффициентом заполнения проекции Кз > 0,7.
Минимальная конфигурация Системы:
• модуль «Chameleon» (возможно подключение до двадцати модулей, при наличии сервера);
• автоматизированное рабочее место.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сектор наблюдения:
по азимуту, градус: 60
по углу места, градус: 40
Габаритные размеры, мм: 520х620х620
Вес, кг: 35
Диапазон рабочих температур: от -30°С до 45°С
Электропитание: 220В/50Гц;
Потребляемая мощность, не более: 400Вт

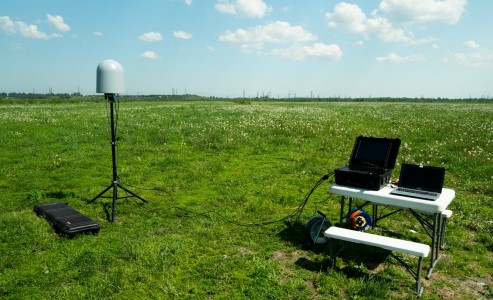

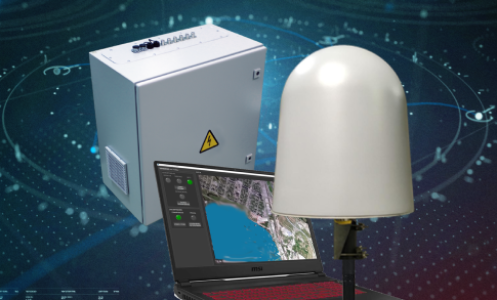

Система обнаружения предназначена для автоматического обнаружения радиосигналов беспилотных летательных аппаратов, а также передачи сигнала тревоги на пост охраны.
Система является полностью автоматизированной и не требует участия оператора. Обеспечивает обнаружение как профессиональных моделей, управляемых оператором на значительном расстоянии, ориентируясь на поступающий с видеокамеры сигнал, так и моделей нижнего ценового сегмента, требующих присутствия оператора в непосредственной близости от БЛА.
Для формирования больших зон безопасности производится развертывание нескольких систем с объединением в единую локальную вычислительную сеть.
В случае необходимости, возможна организация централизованного управления с автоматизированного рабочего места оператора.
Обеспечивает:
• обнаружение радиосигналов канала управления БЛА в заданных диапазонах частот;
• обнаружение радиосигналов передачи данных БЛА в заданных диапазонах частот. Система состоит из:
• одного и более автоматических постов охраны (АПО);
• пульта управления и сигнализации (ПУиС).
АПО и ПУиС объединяются в единую локальную вычислительную сеть (ЛВС).
Диапазон рабочих температур: от -20°С до 45°С.
Электропитание: 220В/50Гц
Потребляемая мощность не более 350Вт.
Диапазоны рабочих частот:
433 МГц, 868 МГц, 1200 МГц, 2400 МГц, 5800 МГц.
Дальность обнаружения: 2500 м
Запросить консультацию
Введите данные
Наименование изделия: СИСТЕМА ЗАЩИТЫ ОТ БЛА «YELLOWBIRD-M2
максимальная выходная мощность блокирующего сигнала
в каждом диапазоне: не менее 8 Вт
максимальное количество обнаруживаемых диапазонов: 5
возможность обнаружения в диапазонах: 433/868/1200/2400/5800 МГц
дальность обнаружения: до 2500 м
возможность блокирования в диапазонах частот: 433/868/1200/1600/2400/5800 МГц
максимальное количество блокируемых диапазонов: 6
глубина дискретной регулировки уровня выходного сигнала: 10 дБ
дальность блокирования: до 2000 м
диапазон рабочих температур: от -40°C до +55°C
электропитание - 220 В, 50 Гц потребляемая мощность: не более 1400 Вт
Система поддержания микроклимата
мощность охлаждения согласно ISO 5151: 2700 Вт
Теплопроизводительность: 3000 Вт
ток потребления при охлаждении: 4,3 А ток потребления при нагреве 4,8 А
Масса и габаритные размеры
габаритные размеры (Д х Ш х В): 1080 мм х 1080 мм х 1090 мм
вес изделия с кондиционером и радиопрозрачным укрытием: не более 85 кг

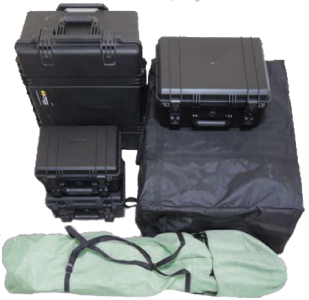

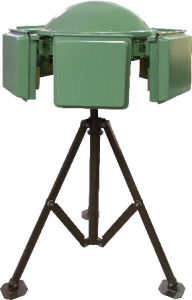

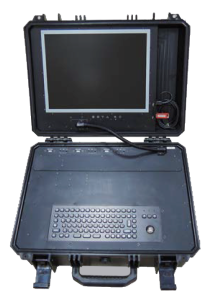

Система защиты от БЛА «Yellowbird-2P» является носимой версией системы защиты от БЛА «Yellowbird-2». Предназначена для обнаружения БЛА, приближающихся к объекту, передачи сигнала тревоги на пульт управления и сигнализации, блокирования каналов управления и навигации БЛА.
Система является полностью автоматизированной и не требует участия оператора.
Изделие обеспечивает:
• оперативное развертывание изделия в месте его использования;
• обнаружение радиосигналов канала управления БЛА (радиолиния Пульт управления – БЛА);
• обнаружение радиосигналов передачи данных БЛА (радиолиния БЛА – Пульт управления);
• активацию блока радиоэлектронного блокирования соответствующего частотного диапазона;
• выбор режима блокирования работы БЛА;
• дальность обнаружения БЛА 2500 м; дальность подавления БЛА 2000 м
• работу в автоматическом режиме с ведением журнала событий;
• обновление баз данных образцов нарушителей, в том числе модифицированных БЛА;
• возможность записи неизвестных сигналов для анализа (опционально);
• изменение дальностей функционирования под определенный объект (на этапе развертывания системы);
• отсутствие ложных срабатываний на иные устройства, функционирующие в тех же частотных диапазонах (отношение количества пакетов цифровых сигналов или частотных каналов, на которые произошли ложные срабатывания к общему их количеству – не более 0,001);
• возможность комплексного функционирования с системой оптического обнаружения «Хамелеон»;
• открытость для интегрирования в неё вновь вводимых систем.
Система защиты от БЛА предназначена для обнаружения БЛА, приближающихся к объекту, передачи сигнала тревоги на пульт управления и сигнализации, блокирования каналов управления и навигации БЛА.
Система является полностью автоматизированной и не требует участия оператора.
Обеспечивает:
• обнаружение радиосигналов канала управления БЛА (радиолиния Пульт управления - БЛА);
• обнаружение радиосигналов передачи данных БЛА (радиолиния БЛА - Пульт управления);
• передачу сигнала тревоги на пульт управления и сигнализации;
• активацию блока радиоэлектронного блокирования соответствующего частотного диапазона;
• выбор режима блокирования работы БЛА;
• работу в автоматическом режиме, с ведением журнала событий;
• обновление баз данных образцов нарушителей, в том числе модифицированных БЛА;
• возможность записи неизвестных сигналов для анализа (опционально);
• изменение дальностей блокирования БЛА под определенный объект (на этапе развертывания системы);
• отсутствие ложных срабатываний на иные устройства, функционирующие в тех же частотных диапазонах;
• открытость для интегрирования в неё вновь вводимых систем.
Система состоит из:
• модуля обнаружения и радиоэлектронного блокирования (МОиРБ);
• пульта управления и сигнализации (ПУиС).
МОиРБ и ПУиС объединяются в единую локальную вычислительную сеть (ЛВС).
Технические характеристики:
Дальность обнаружения: – до 2500 м.
Дальность радиоэлектронного подавления: – до 2000 м.
Диапазоны рабочих частот в режиме обнаружения:
• 433 МГц;
• 868 МГц;
• 1200 МГц;
• 2400 МГц;
• 5800 МГц.
Диапазоны рабочих частот в режиме блокирования:
• 433 МГц;
• 868 МГц;
• 1200 МГц;
• 1575 МГц/1602 МГц;
• 2400 МГц;
• 5800 МГц.
Диапазон рабочих температур: от -20°С до 45°С;
Электропитание: 220В/50Гц
Потребляемая мощность не более 1400 Вт.
Запросить консультацию
Введите данные

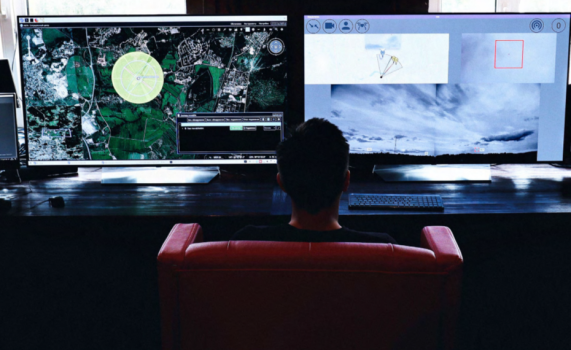

АППАРАТНО-ПРОГРАММНЫЙ КОМПЛЕКС «СИТУАЦИОННЫЙ ЦЕНТР «DELTA»
Аппаратно-программный комплекс противодействия БЛА «Ситуационный центр «Delta» предназначен для управления и совместного использования нескольких комплексов противодействия БЛА, в том числе основанных на различных физических принципах (радио и оптических), и обеспечивает формирование целостного визуального представления оперативной обстановки, предоставление оператору гибкого набора инструментов для управления средствами сканирования и блокирования, анализа данных и поддержки принятия решений, а именно:
• контроль состояния радиотехнических и оптических средств (датчиков) обнаружения и защиты воздушного пространства от несанкционированного применения БЛА;
• управление (включение/выключение/контроль состояния) радиотехническими датчиками контроля воздушного пространства (средствами сканирования) в ручном и автоматическом режимах;
• управление (включение/выключение/контроль состояния) средствами блокирования БЛА в ручном и автоматическом режимах;
• прием данных от датчиков контроля воздушного пространства с записью информации в базу данных в темпе поступления;
• визуализация базовой (цифровые карты, модель охраняемого объекта и посты контроля) и оперативной (обновляемой в реальном времени по результатам радиоконтроля) геопространственной информации в двумерном и трехмерном представлении;
• отображение не менее 10 базовых растровых и векторных слоев цифровой карты с возможностью переключения, изменения прозрачности, настройки параметров визуализации;
• поддержка визуальных инструментов измерения расстояния, площади, высоты рельефа;
• отображение модели охраняемого объекта, постов контроля воздушного пространства, камер наблюдения и иных технических средств в двумерном и трехмерном представлении;
• отображение зон покрытия датчиков радиоконтроля (далее - датчиков) в виде эллипсоидов (кругов) с секторами, соответствующими секторам радиоконтроля;
• приём и отображение данных, полученных от датчиков, в табличном виде в режиме времени, близком к реальному с возможностью фильтрации, сортировки и поиска накопленных данных;
• приём и отображение данных, полученных от датчиков, на геопространственной основе, а именно: выделение секторов, в области которых зафиксирован радиосигнал от БЛА, с отображением информации о характеристиках сигнала, а также изображение БЛА, полученное от средств оптического обнаружения;
• информирование оператора/дежурного об обнаруженных БЛА с помощью настраиваемых визуальных и звуковых оповещений;
• сбор и хранение информации о результатах сканирования радиоэфира, в том числе об обнаруженных БЛА;
• сбор и хранение информации о результатах работы средств оптического обнаружения (фотографии и видео);
• поиск информации о результатах сканирования по пространственным, временным и атрибутивным критериям, просмотр и удаление информации о результатах сканирования;
• воспроизведение сохраненных оперативных данных за выбранный период с выбранной скоростью. Состав:
1. Сервер хранения и обработки с характеристиками не хуже: Intel Xeon E5 (не менее 12 физических ядер) – 2 шт., SDD RAID 4 ТБ, HDD RAID 12 ТБ, 64 ГБ ОЗУ, ИБП 1500 ВА. – 1-2 к-та;
2. АРМ с характеристиками не хуже: Intel Core i7 (не менее 6 физических ядер), 1 ТБ HDD, 32 ГБ ОЗУ, видеокарта не хуже Nvidia 2080 или аналог; монитор 21-23” – 2шт., ИБП 600-800 ВА – 1 к-т
3. Телевизионная панель LCD 48-55" с кронштейном – 2 к-та.
4. Специальное программное обеспечение – 1 к-т.
5. Общесистемное программное обеспечение – 1 к-т.
